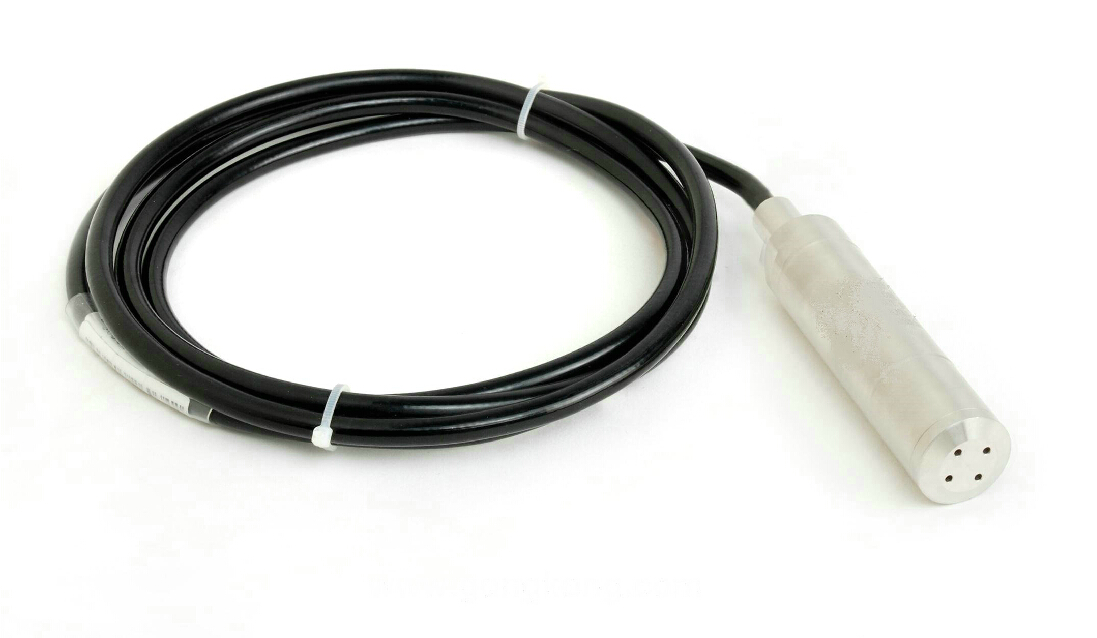

MC-SS型

水深、液位傳感器

   水深、液位傳感器采用高性能的擴散硅壓阻式壓力傳感器作為測量元件，經過高放大處理電路溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。

1. 　　1、多種量程，最大可測200m(水柱壓力);

2. 　　2、采用316L不銹鋼隔離膜片，適用于多種測量介質;

3. 　　3、配置靈活，根據需要可選擇不同配置;

4. 　　4、一體式、分體式可選;

5. 　　5、反極性和過電壓保護;

6. 　　6、抗沖擊、防雷擊設計;




    工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

　　測量形式及范圍：0～5000mm H2O

　　允許過載：2倍滿量程壓力

　　輸出信號：RS485

　　供電電源：12-24VDC，電纜越長需要供電電壓越高

　　外殼材料：304工業級不銹鋼

　　O型圈：氟橡膠

　　膜片：316L不銹鋼

　　防護等級 IP68

三、其他參數

四、電流信號的阻抗要求

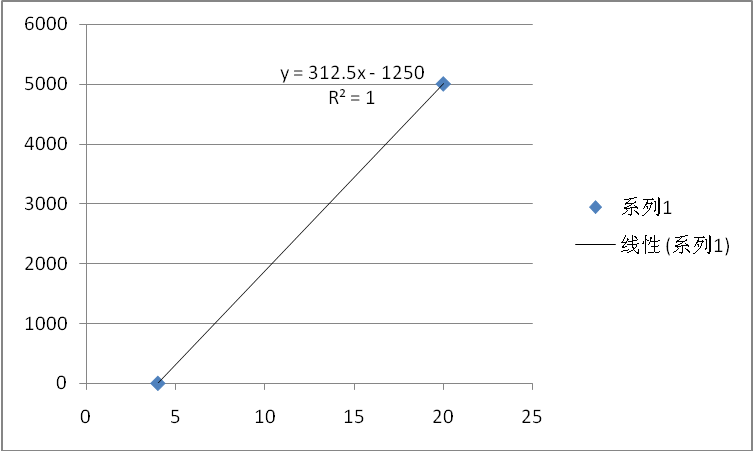

模擬信號計算公式如下：

4-20mA對應0-5m量程計算如下：

Y表示液位的數值；單位：mm(毫米)

X表示傳感器輸出電流值；單位：mA(毫安)

Y=312.5X-1250

    液位傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。

接線說明：

具體接線方式如下圖所示

注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

水深RS485報文

修改地址

10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）

查詢傳感器（地址為01）的水深數據。

若傳感器接收正確回復以下數據。

以上數據表示：

水深00X98=152mm（讀出值為實際值）

本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
